ГОСТ 17812—72 Ящики дощатые  многооборотные для овощей и фруктов. Технические условия

Multi-use wooden cases for vegetables and fruits. Specifications

ОКП 537111 ГОСТ 17812-72 Взамен ГОСТ 11354—65 в  части  ящиков для овощей и фруктов

Постановлением Государственного комитета стандартов Совета Министров СССР от 27 июня 1972 г. № 1272 срок введения установлен

с  01.01.73

Постановлением Госстандарта от 26.31.84 № 338 срок действия продлен до 01.01.90

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на дощатые неразборные многооборотные ящики, предназначенные для упаковки, транспортирования и хранения овощей и фруктов.

Ящики должны удовлетворять требованиям ГОСТ 9396—75 и требованиям, изложенным в соответствующих разделах настоящего стандарта.

1. ТИПЫ И РАЗМЕРЫ

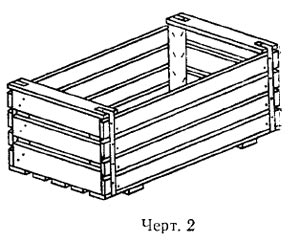

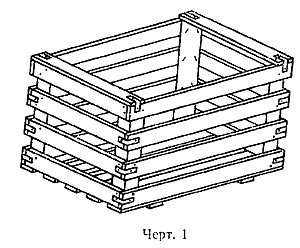

1.1. Ящики должны изготовляться типа Пб по ГОСТ 9396—75, в соответствии с черт. 1 и 2 настоящего стандарта и табл. 1.

Таблица 1

Примеча н и е. Допускается по согласованию с потребителем до 1 января 1986 г. изготавливать ящик № 23 типа Па по ГОСТ 9396—75 с установкой двух дощечек у верхних кромок боковых стенок (код 53 7111 9714, объем древесины в чистоте — 0,0088 м³).

1.2.       Размеры и количество деталей ящиков должны соответствовать указанным в приложении.

1.3.        Предельные отклонения от установленных размеров ящиков и их деталей не должны превышать в мм:

по внутренним размерам ящика       ..............................................     +5

по  толщине дощечек  и  планок        .................................................. +1

по   ширине   дощечек              ........................................................     +2

по длине дощечек............................................................................       +3

по  ширине  катетов треугольных планок      ................................     +2

по длине планок                             ....................................................... +3

1.4.  Коды ОК.П и объем древесины в чистоте па одни ящик
приведены в обязательном приложении 2.

Продукция,   рекомендуемая   для   упаковывания   в   ящики, — в рекомендуемом приложении 3.

(Введен дополнительно, Изм. № 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1.          Для изготовления ящиков должна применяться древесина мягких лиственных пород и березы по ГОСТ 2695—83 и древесина хвойных пород по ГОСТ 8486—66.

2.2.          Плесень на  дощечках и планках ящиков  не допускается. Дощечки не должны иметь отслоений и короблений.

2.3.          Влажность древесины дощечек и планок собранных ящиков не должна превышать 22%.

2.4.          Качество древесины дощечек и планок ящиков должно соответствовать требованиям, указанным в табл. 2.

Таблица 2

Примечания:

1.       Забивание гвоздей, проволочных скоб и металлической арматуры в сучки или трещины не допускается.

2.      Сучки диаметром до  10 мм не учитываются. Отверстия от несросшихся сучков, глубокой и сквозной червоточины, диаметром свыше 10 мм, должны быть
заделаны деревянными пробками на клею.

3.       Пороки древесины по ГОСТ 2140—81, не упомянутые в настоящем стандарте, допускаются.

2.3, 2.4. (Измененная редакция, Изм. № 2).

2.5.          Дощечки и планки должны иметь параллельные стороны.
Торцы должны быть опилены под прямым углом. Отклонения от параллельности сторон не должны превышать 1 мм.

2.6.          На дощечках, верхних и нижних планках допускается обзол при условии, что пропиленная часть каждой кромки составляет не
менее 'Д толщины детали, а пропиленная часть пласти — не менее ²/з ширины детали.

Не допускается обзол на треугольных планках и кромках дощечек, прилегающих к дну и верхним планкам.

Сторона дощечки и планок, имеющая обзол, должна быть обращена наружу.

2.7.   Параметр   шероховатости     поверхности     деталей   ящиков № 21, 22, 23 должен быть не более Rm_max 1000 мкм, ящика № 24
— не более Rm_max 500 мкм по ГОСТ 7016—82. (Измененная редакция, Изм. № 2).

2.8.   Сборка ящиков должна производиться гвоздями размером 2,2X50 мм по ГОСТ 4034—63, проволочными скобами из светлой
термически необработанной проволоки диаметром 1,2 мм по ГОСТ 3282—74 или комбинированным способом.

Сборку щитков производят гвоздями или проволочными скобами.

Длину гвоздей и скоб  определяют суммой толщин планки и дощечки с добавлением 6—11 мм на загиб гвоздя и 4—5 мм на подгиб концов скобы в древесину.

2.9.   При прибивке дощечек торцовых и боковых стенок к планкам  гвозди или скобы должны располагаться на расстоянии от кромки дощечек не менее  15 мм; от кромок планок — не менее 10 мм.  Гвозди должны  размещаться в шахматном  порядке.

2.10.   Дощечки торцовых и боковых стенок крепят к планкам, а дощечки дна к торцовым стенкам четырьмя гвоздями — по два гвоздя в каждый конец дощечки.

Крайние дощечки дна крепят дополнительно к треугольным планкам двумя гвоздями — по одному в каждый конец дощечки.

Верхние планки прибивают пятью гвоздями размером 2,0Х Х45 мм — по два гвоздя в каждый конец дощечки через металлический уголок и один гвоздь посередине.

Нижние планки прибивают к дощечкам дна на расстоянии 60 мм от торцов дощечек гвоздями размером 1,8X32 мм по одному гвоздю в каждую дощечку дна.

2.11.  При сборке ящиков скобами применяют:

для крепления дощечек торцовых и боковых стенок к планкам — по две П-образные скобы в дощечку с каждого конца;

для крепления дна к корпусу ящика — со стороны торцовых стенок — по одной угловой скобе в дощечки дна с каждого конца, крайние дощечки дна не пришивают.

Крайние дощечки дна пришивают к боковым стенкам угловыми скобами:

для ящика № 21 — четыре скобы;

для ящиков № 22—24 — три скобы.

Расстояние между скобами должно быть не более 150 мм, при этом крайние скобы должны располагаться на расстоянии не менее 130 мм от торцов ящика-

Для крепления нижних планок к дощечкам дна применяют по одной П-образной скобе в каждую дощечку дна.

Допускается сборка корпуса ящика угловыми скобами из расчета одна скоба вместо двух гвоздей или двух П-образных скоб.

2.12.   Выступающие   концы   гвоздей  должны  быть  загнуты,   а скоб подогнуты и утоплены в древесину.

2.13.   Углы ящиков и дощечки торцовых и боковых стенок ящика № 21 крепят уголками из стальной упаковочной ленты размером 100—110 мм, сечением 0,4X15 мм по ГОСТ 3560—73 в соответствии с черт. 1.

Ящики № 22—24 по торцам должны быть обиты стальной упаковочной лентой сечением 0,4X15 мм по ГОСТ 3560—73 в соответствии с черт. 2.

Длина ленты, заходящей на верхние планки, должна быть 50 мм.

3. ПРАВИЛА ПРИЕМКИ

3.1.          Ящики должны поставляться партиями. Партией считают количество ящиков одного размера, оформленных одним документом о качестве.

3.2.          Для проверки качества ящиков отбирают 5%   ящиков от партии, но не менее 50 шт-

Если в выборке окажется не более 2% ящиков, не соответствующих требованиям настоящего стандарта, то партию принимают.

Если в выборке окажется более 2% ящиков, не соответствующих требованиям настоящего стандарта, то производят повторную проверку удвоенного количества ящиков, отобранных от той же партии. Результаты повторной проверки распространяются на всю партию.

(Измененная редакция, Изм. № 2).

4. МЕТОДЫ ИСПЫТАНИЙ

4.1.          Осмотр ящиков производят визуально.

4.2.          Внутренние размеры ящиков замеряют с точностью до 1 мм, я толщину дощечек и планок — с точностью до 0,5 мм.

4.3.          Влажность    древесины    ящиков    определяют    по    ГОСТ 16588—79.

5. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1.   Ящики должны поставляться в собранном виде. Допускается поставлять ящики в виде комплектов деревянных деталей.

Транспортная маркировка комплектов деталей ящиков должна соответствовать требованиям ГОСТ 14192—77.

Комплекты ящиков транспортируют транспортом всех видов в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.

Ящики в собранном виде транспортируют только автомобильным транспортом.

(Измененная редакция, Изм. № 2).

5.2.   Комплекты деревянных деталей ящиков подбирают и упаковывают  в   пачки  отдельно:   торцовые   стенки,   боковые  стенки, дно и планки. Планки допускаются одинарных длин или кратных длин с припуском 5 мм на каждый пропил.

Количество щитков или дощечек торцовых, боковых стенок и дна должно быть кратно определенному количеству ящиков. Масса пачки не должна превышать 30 кг.

(Измененная редакция, Изм. № 2).

5.3.   Каждую пачку комплектов перевязывают в двух местах поперек или крестообразно проволокой    диаметром  1,2—1,8 мм по ГОСТ 3282—74 или шпагатом по ГОСТ 17308—71.

При транспортировании ящичных комплектов железнодорожно-водным транспортом пачки комплектов перевязывают проволокой.

При транспортировании комплектов в ящичных поддонах допускается дощечки и планки в пачки не увязывать.

В каждом поддоне укладывают только планки или дощечку торцовых, боковых стенок, дна при условии соблюдения общей комплектности партии.

На одной из верхних дощечек каждой пачки обозначают начальной буквой назначение элемента ящика: Т— торцовая стенка, Б — боковая стенка, Д — дно, П — планка, а на боковых стенках пачки — наименование предприятия-изготовителя.

5.4.       На ящике в соответствии с ГОСТ 14192—77 должна быть нанесена  маркировка,  характеризующая  тару,   с  указанием наименования предприятия-изготовителя или его товарного знака;

обозначения настоящего стандарта;

индекса прейскуранта и порядкового номера ящика по прейскуранту.

5.5.          Маркировку наносят выжиганием  или несмываемой крас
кой по трафарету.

5.6.          Транспортирование ящиков  или  комплектов  производят в
закрытых транспортных средствах.

Пакетирование транспортных пакетов деревянных деталей ящиков—по ГОСТ 21100—81.

(Измененная редакция, Изм. № 2).

5.7.   Ящики или комплекты хранят в закрытых помещениях или под навесом.

При укладке на землю под нижний ряд должны быть подложены прокладки высотой не менее 100 мм.

Допускается ящики или комплекты хранить в штабелях на прокладках с укрытием водонепроницаемым материалом (брезентом, полиэтиленовой пленкой и др.).

ПРИЛОЖЕНИЕ 1 Обязательное

Размеры и количество деталей ящиков

Размеры   в   мм

Примечание. При сборке ящиков угловыми скобами толщина дощечек торцовых стенок должна быть равна толщине дощечек боковых стенок и дна. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2 Обязательное

Коды ОКП и объем древесины в чистоте на один ящик

ПРИЛОЖЕНИЕ 3 Рекомендуемое

Перечень продукции, рекомендуемой для упаковывания в ящики

Номер ящика

Наименование продукции

21   Капуста белокачанная и краснокачанная, дыни, кабачки

22   Свежие огурцы, семечковые плоды, репчатый лук, чеснок, картофель, цветная капуста

23   Овощи для перевозки на консервные предприятия

24   Помидоры, косточковые плоды, виноград, груши, зелень

Приложения 1, 2. (Введены дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ 3 Рекомендуемое

Перечень продукции, рекомендуемой для упаковывания в ящики

Изменение № 3  ГОСТ  17812—72 Ящики дощатые многооборотные для овощей и фруктов. Технические условия

Утверждено и введено  в действие   Постановлением   Государственного комитета СССР по управлению качеством продукции и стандартам от 24.01.91 № 45

Дата введения 01.07.91

Вводную часть дополнить абзацем: «Требования настоящего стандарта яв-ляютея обязательными».

Вводная часть, пункт 1.1. Заменить ссылку: ГОСТ 9396—75 на ГОСТ 9396—88.

Пункт 1.1. Заменить обозначение: 11-6 на 11—3.

Пункт 1.3.  Заменить предельные отклонения по длине планок:   +3 на —2.

Пункт 1.4 дополнить абзацем: «Наружные размеры и масса груза в ящике приведены в приложении 4».

Пункт 2.2. Заменить слово: «короблений» на «покоробленностей».

Пункт 2.4. Таблица 2. Графу «Наименование пороков древесины» для пункта  1,а после слова «здоровые» дополнить словами: «светлые и темные»;

пункт 2,6. Заменить слово: «торцовые» на «пластевые и кромочные сквозные»;

графа «Норма допускаемых пороков в дощечках». Исключить слова: «на обоих торцах»;

графа «Наименование пороков древесины по ГОСТ 2140—81». Пункт 4, а. Заменить слова: «Ядровая гниль» на «ядровые пятна»;

пункт 5. Заменить слова: «Повреждения насекомыми» на «биологические повреждения»;

в наименовании графы «Норма допускаемых пороков» заменить слово: «допускаемых» на «ограничения»;

примечание 2 после слов «на клею» дополнить словами: «при необходимости».

Пункт 2.6. Заменить значение: 1/4 на 1/3;

(Продолжение см. с. 86)

покоробленное™».

Раздел 2 дополнить пунктом — 2.7а: «2.7а. Нормы механической прочности ящиков при сжатии, штабелировании, свободном падении, вибрационных нагрузках и горизонтальном ударе — по ГОСТ 26838—86».

Раздел 4.  Наименование.  Заменить слово: «испытаний»  на «контроля»;

дополнить пунктами — 4.4, 4.5: «4.4. Метод определения шероховатости поверхности — по ГОСТ 15612—85.

4.5". Контроль механической прочности ящиков проводят по ГОСТ 18211—72 или по ГОСТ 25014—81, ГОСТ  18425—73,  ГОСТ 21136—75,  ГОСТ 25064—81».

Пункт 5.3. Заменить ссылку: ГОСТ 17308—71 на ГОСТ 17308—88.

Приложение 1. Таблица. Заменить толщину дощечек боковых стенок, дна, верхних и нижних планок: 10 на 9 (9 раз).

Приложение 2. Таблица. Графа «Объем древесины в чистоте на один ящик, м³». Заменить значения: 0,0105 на 0,0097; 0,0068 на 0,0063; 0,0046 на 0,0042.

Стандарт дополнить приложением — 4:

ПРИЛОЖЕНИЕ 4 Справочное
