Upakovano.ru знакомит читателей со второй частью материала Джека Мэнса (Jack Mans) о внедрении технологии Zipbox в упаковочную промышленность.

Производство Zipbox

Складные картонные коробки Zipbox изготавливаются на сборочной машине Model MP2 производства фирмы Zip-Pak Systems. Это та же машина, что используется для вставки застежек в гибкие пакеты.

В данном процессе складные картонные коробки, поставляемые компанией Malnove, подаются из магазина на приемный вакуумный транспортер, который перемещает их в машине. Вакуум помогает сохранять пространство между коробками, что очень важно, а верхние ленты движутся одновременно с коробками, контролируя расстояние между коробками, которое должно составлять ¾ дюйма.

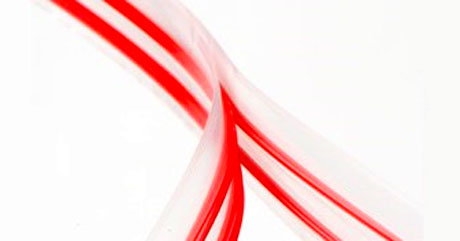

Застежки и пленка подаются в рулонах в переднюю часть машины. Застежки DoubleZip поставляет фирма Zip-Pak, пленку, полученную методом соэкструзии сополимера этилена и винилового спирта, поликарбоната и полиэтилена (EVOH/PC/PE) и обеспечивающие высокие барьерные свойства, поставляет компания Curwood.

Плоская пленка протягивается на направляющих и натяжных роликах в машину, где она складывается в форме «C» внутренним пространством этого «C» кверху. Застежки напрямую подаются в машину и вставляются в пленку, которая заваривается над ними.

Затем пленка проходит в устройство, в котором она приваривается при помощи сварочных планок к краям картонных коробок. Прохождение пленки регулируется по приводочным меткам, так что пленка всегда точно выровнена по коробке.

Получившиеся заготовки упаковки Zipbox выгружаются на транспортер и группируются по 20 шт.

Формирование, наполнение и запечатывание коробок

Формирование, заполнение и запайка коробок осуществляется системой, сконструированной и построенной компанией Yeaman Machine Technologies.

В этом процессе картонные коробки Zipbox помещаются в магазин. При этом та часть, где находится застежка типа «зиплок», обращена кверху. Вакуумные присосы на рабочем инструменте вращающейся руки манипулятора вынимают отдельные коробки из магазина и движутся с ними по круговой траектории к месту, где коробки помещаются на транспортер с захватами для подачи в секцию формирования.

Наполнение коробок осуществляется через дно, поэтому рука манипулятора переворачивает коробки на 180 градусов во время транспортировки, так что перед фасовкой они оказываются застежкой вниз и с открытым вверх дном.

По словам Билла Иемэна (Bill Yeaman), президента компании Yeaman Machine Technologies, транспортировка коробок с застежками — это то, что отличает данную операцию от стандартной операции формирования и наполнения складных картонных коробок. «Мы провели много испытаний и решили немало проблем, прежде чем добились точной герметизации коробок», — подчеркивает он.

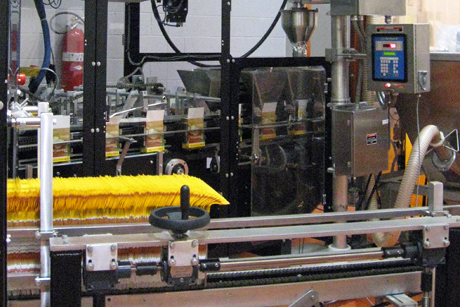

Фасовка в коробки осуществляется через дно при помощи шнекового наполнителя с десятью воронками, которые движутся над коробками во время их наполнения

Коробка должна иметь боковые вставки, чтобы верхняя пленочная часть упаковки приняла правильную форму во время формирования коробки. Для правильного формирования коробки пластиковые верхние части должны быть частично сфальцованы в том же направлении, в каком они попадают на транспортер перед фасовкой. Так что коробки проходят под стальной пластиной, имеющей возрастающий наклон, которая толкает их назад, когда они попадают на транспортер.

Специальные пальцы с двух сторон транспортера сжимаются, затем на оба конца пленочной верхней части наносится горячий клей-расплав, после чего захваты транспортера поднимают и помещают пластиковую пленку на картонную коробку.

Еще одна сложность состояла в том, что сфальцованные клапаны могли отойти, прежде чем клей застыл. Для решения этой задачи компания Yeaman установила металлические держатели, которые скользят вниз по каждой стороне картонной коробки, удерживая пленочные клапаны на месте, пока клей не схватится. После этого картонные коробки могут отправляться в секцию фасовки.

Фирма Yeaman Machine Technologies конструирует различные типы машин для формирования складных картонных коробок с использованием горизонтального ползуна для формирования коробок. А Hartness Intl, которая является родственной компанией Zip-Pak, также работает над создание фирменной машины для формирования коробок, предназначенного для использования с упаковкой Zipbox.

Сформированные картонные коробки поступают на транспортер, который доставляет их в секцию фасовки. Фасовка сахара осуществляется при помощи шнекового устройства производства компании All-Fill. Устройство фасовки использует десять воронок, которые движутся над коробками в процессе их наполнения. В этой операции коробки находятся вверх дном, через которое и происходит фасовка продуктов. После фасовки коробки транспортируются в зону запечатывания картонажной машины.

В январе 2012 года полностью укомплектованная линия по производству упаковки ZipBox устанавливается на предприятии компании Power Packaging (Батавия, штат Иллинойс, США), которая занимается упаковкой продукции по контракту. Производство упаковки для компании U.S Sugar и производство другой продукции будет осуществляться здесь. Power Packaging, входящая в группу Exel, принадлежит к числу крупнейших в США контрактных упаковщиков упакованных потребительских товаров.

По словам Джима Эллиса (Jim Ellis), старшего директора по продажам и маркетингу Power Packaging, компания уже давно имеет партнерские связи с T.H.E.M. в осуществлении различных проектов и с самых первых шагов участвует в проекте Zipbox. Эллис отмечает: «Zipbox представляет собой действительно интересную мировую инновацию, которая решает проблему соответствия потребностям клиента, отвечает экологическим инициативам производителей упакованных потребительских товаров и сетей розничной торговли, а также обеспечивает уникальные возможности для продвижения на рынке торговых марок различных продуктов.

Как правило, новая упаковка находит положительный отклик у одних групп целевой аудитории и не находит у других. Упаковка Zipbox является интуитивно понятной и удобной и тестируется во всех демографических фокусных группах. Многие производители упакованных потребительских товаров и сети розничной торговли проявили интерес к упаковке Zipbox».
